Устройство механизма газораспределения

	Механизм газораспределения предназначен для своевременного впуска в цилиндры воздуха (дизели) или горючей смеси (карбюраторные и газовые двигатели) и выпуска из них отработавших газов. Механизм газораспределения может иметь верхнее расположение клапанов (в головке цилиндров) или нижнее (в блоке цилиндров). В современных автомобильных двигателях применяют механизм газораспределения с верхним расположением клапанов, которое позволяет получить компактную камеру сгорания, обеспечить лучшее наполнение цилиндров горючей смесью и облегчить регулировку тепловых зазоров. Механизм газораспределения с верхним расположением клапанов. Механизм газораспределения двигателя ЗИЛ-130 показан на рис.3.1. Усилие от кулачков 6 и 7 распределительного вала через толкатели 20, штанги 19 и коромысла 14 передается клапанам, которые открываются, сжимая пружины 12. Закрытие клапанов происходит под действием сжатых пружин. На общем для обоих рядов цилиндров распределительном вале имеются также шестерни 21 привода масляного насоса и прерывателя-распределителя, а так же эксцентрик 5 привода топливоподкачивающего насоса. Распределительный вал расположен в блоке цилиндров и шестерней 1 приводится от коленчатого вала; частота вращения распределительного вала должна быть в два раза меньше частоты вращения коленчатого вала. Для ограничения осевых перемещений распределительного вала между шестерней 1 и передней опорной шейкой 4 установлено распорное кольцо 3, которое обеспечивает зазор (0,1- 0,2мм) между упорным фланцем 2 и шестерней 1.
	Механизм газораспределения дизеля КамАЗ-740 (рис.3.2) также имеет один распределительный вал 1 с шестерней привода 17, установленной на заднем конце вала. Стальной распределительный вал установлен в развале блока цилиндров на пяти подшипниках скольжения. Осевое перемещение вала ограничено корпусом заднего подшипника, в торцы которого с одной стороны упирается ступица шестерни 17, а с другой - упорный бурт задней опорной шейки вала. Стальные толкатели 2 грибкового типа пустотелые с цилиндрической направляющей частью. Тарелка толкателя имеет наплавку отбеленным чугуном. Направляющая 3 толкателей делается съемной, общей для четырех толкателей, что облегчает ее ремонт. Впускной 14 и выпускной 15 клапаны изготовлены из жаропрочной стали. Стержни клапанов на длине 120 мм от верхнего торца покрыты графитом для лучшей приработки. Во время работы двигателя клапаны поворачиваются относительно седла за счет специальной конструкции разъемного соединения (втулка 8 — тарелка 9), что повышает продолжительность их эксплуатации без ремонта.

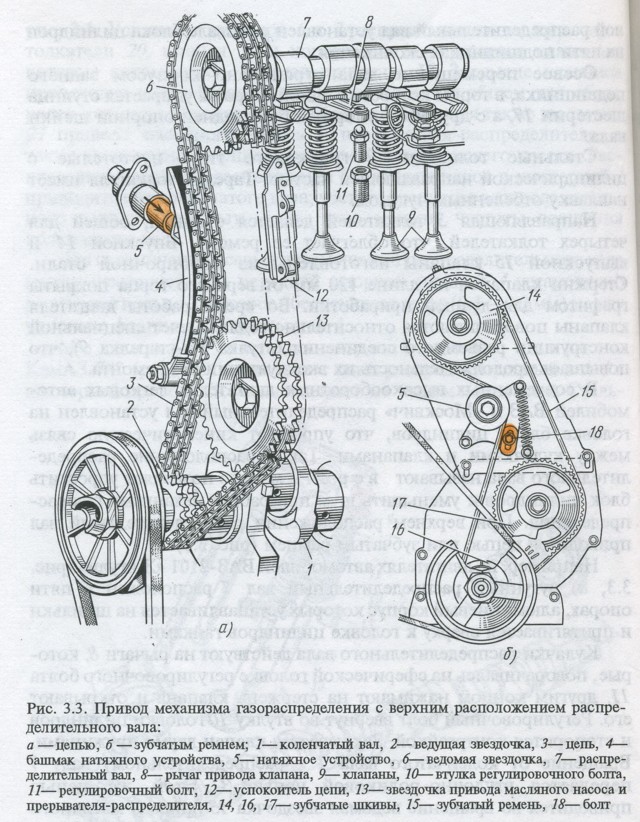

	В современных высокооборотных двигателях легковых автомобилей ВАЗ и «Москвич» распределительный вал установлен на головке блока цилиндров, что упрощает кинематическую связь между кулачками и клапанами. Такое расположение распределительного вала называют верхним, оно позволяет упростить блок цилиндров и уменьшить шум при работе механизма газораспределения. При верхнем расположении распределительный вал приводится цепью или зубчатым ремнем (рис. 3.3). Например, на двигателях автомобилей ВАЗ-2101 «Жигули» (рис. 3.3, а) чугунный распределительный вал 7 расположен в пяти опорах, алюминиевый корпус которых устанавливается на шпильки и притягивается сверху к головке цилиндров гайками. Кулачки распределительного вала действуют на рычаги 8, которые, поворачиваясь на сферической головке регулировочного болта 11, другим концом нажимают на стержень клапана и открывают его. Регулировочный болт ввернут во втулку 70головки цилиндров, и стопорится контргайкой. Закрывается клапан двумя пружинами. Вращение от коленчатого вала 1 к распределительному валу 7 передается втулочно-роликовой цепью 3. Этой же цепью приводится во вращение ведомая звездочка 13 привода масляного насоса и прерывателя-распределителя зажигания. Для уменьшения колебаний цепи служит успокоитель 12, закрепленный на торце двигателя. Для натяжения цепи предусмотрено натяжное устройство 5 с башмаком 4. Привод распределительного вала в двигателе автомобиля ВАЗ-2105 осуществляется зубчатым ремнем. Для этого на коленчатом и распределительном валах (рис. 3.3, б) установлены шкивы 14 и 16 с наружными зубьями специального профиля. Шкивы 14 и 16 охватываются ремнем 15, на внутренней поверхности которого также имеются зубья. Ремень охватывает также зубчатый шкив 17 привода масляного насоса. Ремень изготовлен из специальной резины, армированной стеклокордовым шнуром, а его рабочая зубчатая поверхность покрыта специальной эластичной тканью. В конструкции привода предусмотрено натяжное устройство, состоящее из закрепленного на поворотной пластине гладкого ролика, который прижимается к наружной поверхности ремня 15 пружиной. Чтобы натяжение ремня сделать нормальным, достаточно отпустить болт 18, проходящий сквозь прорезь в пластине. Это позволит пружине подтянуть пластину вместе с роликом 5, после чего болт 18 следует затянуть. Весь привод распределительного вала не нуждается в смазке; от пыли и грязи защищен легкими пластмассовыми крышками. Привод зубчатым ремнем позволяет (по сравнению с цепным) снизить металлоемкость и шум механизма газораспределения. В настоящее время за рубежом на двигателях легковых автомобилей все чаще применяют по четыре клапана для каждого цилиндра. Два выпускных клапана обеспечивают лучшую очистку цилиндра от отработавших газов, а два впускных - лучшее наполнение. В результате на 10-20% повышается литровая мощность.
